NGUYÊN LÝ HOẠT ĐỘNG CỦA CẢM BIẾN ĐO PH CỦA HACH TRONG HỆ THỐNG QUAN TRẮC ONLINE

Cảm biến đo pH là một trong những thiết bị quan trọng nhất trong lĩnh vực quan trắc môi trường và xử lý nước. Tại Aquaco, chúng tôi tự hào là nhà phân phối chính hãng các cảm biến đo pH từ Hach, đặc biệt là dòng pHD sc Online Process. Bài viết này sẽ giúp bạn hiểu rõ hơn về nguyên lý hoạt động, cấu tạo và ứng dụng của cảm biến này trong hệ thống quan trắc online. Nếu bạn đang tìm kiếm giải pháp đo pH chính xác, bền bỉ cho hệ thống nước thải, nước sạch hoặc công nghiệp, hãy cùng khám phá ngay!

1. Giới thiệu về cảm biến đo pH

1.1. Định nghĩa cảm biến đo pH

Cảm biến đo pH là thiết bị điện hóa học chuyên dụng để xác định độ axit hoặc bazơ của dung dịch, được biểu thị qua giá trị pH = -log[H⁺], trong đó [H⁺] là nồng độ ion hydro hoạt động. Cảm biến đo pH Hach, đặc biệt dòng pHD sc, là loại cảm biến online liên tục, tích hợp điện cực thủy tinh nhạy pH và hệ thống tham chiếu tiên tiến. Sản phẩm này được kết nối với bộ điều khiển SC series để giám sát thời gian thực, mang lại dữ liệu chính xác cao trong các ứng dụng quan trắc.

1.2. Vai trò của cảm biến đo pH trong quan trắc môi trường

Trong bối cảnh ô nhiễm môi trường ngày càng nghiêm trọng tại Việt Nam, cảm biến đo pH đóng vai trò then chốt trong việc giám sát chất lượng nước. Thiết bị giúp phát hiện sớm sự thay đổi pH do axit hóa hoặc bazơ hóa từ chất thải công nghiệp, nông nghiệp hoặc đô thị hóa. Tại Aquaco, chúng tôi áp dụng cảm biến Hach để hỗ trợ doanh nghiệp tuân thủ các quy định nhằm bảo vệ hệ sinh thái sông ngòi và sức khỏe cộng đồng.

Xem thêm: pH là gì? Tầm quan trọng của việc đo lường độ pH trong nước thải

2. Cấu tạo và nguyên lý hoạt động của cảm biến đo pH Hach

2.1. Cấu trúc cơ bản của cảm biến đo pH Hach

Cảm biến Hach pHD sc Online Process (DPD1P1) có thiết kế 3 điện cực độc quyền, mang lại độ chính xác cao hơn so với cảm biến thông thường. Cấu trúc bao gồm:

• Thân cảm biến làm từ vật liệu PEEK hoặc Ryton® (PVDF), chịu hóa chất và nhiệt độ tốt.

• Cảm biến có kích thước đường kính khoảng 34.9 mm và dài 271.3 mm. Thiết kế “convertible mount” cho phép cảm biến có thể lắp đặt theo nhiều cách khác nhau. Đồng thời, hai đầu cảm biến có ren chuẩn 1 inch NPT để việc lắp đặt vào đường ống hoặc hệ thống trở nên dễ dàng hơn.

• Cable polyurethane dài 10 m (có thể mở rộng), chịu được nhiệt độ lên đến 105°C.

• Hệ thống lắp đặt (mounting) linh hoạt với các tùy chọn immersion, insertion hoặc sanitary, giúp cảm biến tương thích với nhiều cấu hình và điều kiện quan trắc khác nhau.

• Thiết kế cảm biến tích hợp preamp (bộ khuếch đại) và mô-đun điện tử kỹ thuật số, hỗ trợ kết nối plug‑and‑play với bộ điều khiển SC và cho phép truyền tín hiệu ổn định ở khoảng cách lên đến 1000 m mà không bị suy hao.

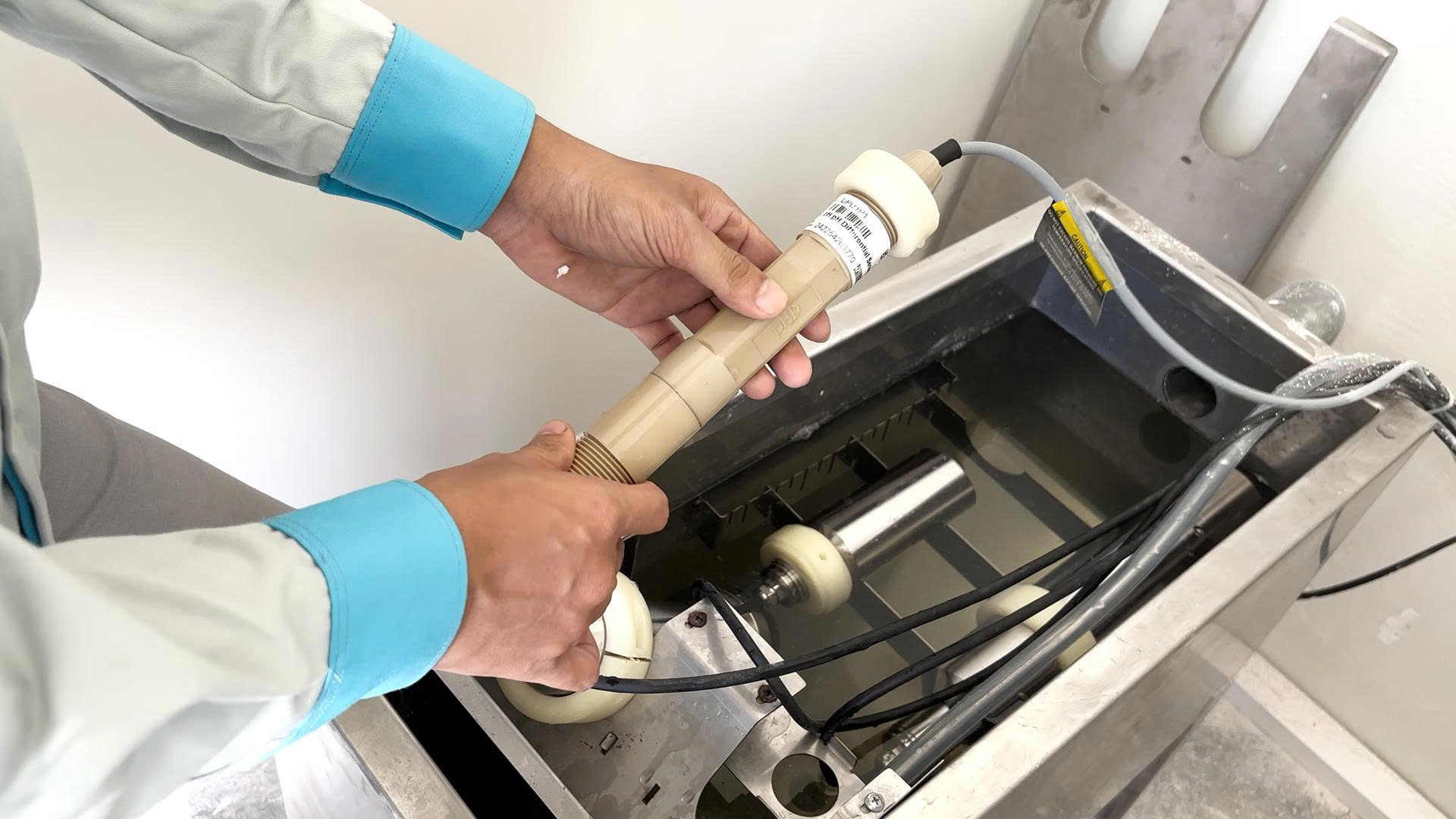

Cảm biến Hach pHD sc Online Process

2.2. Nguyên lý đo pH dựa trên điện hóa học

Cảm biến Hach pHD sc sử dụng phương pháp differential pH (đo chênh lệch), khác biệt so với cảm biến conventional 2 điện cực. Nguyên lý dựa trên phương trình Nernst: E = E₀ + (2.303 RT/F) log[H⁺], tương đương khoảng 59.16 mV/pH ở 25°C.

Quá trình hoạt động:

• Điện cực quá trình (process electrode) tiếp xúc trực tiếp với mẫu nước, tạo điện thế thay đổi theo pH.

• Điện cực chuẩn (reference electrode) nằm trong buồng đệm pH cố định (thường pH 7), duy trì điện thế ổn định.

• Điện cực nối đất (ground electrode, thường bằng Titanium) loại bỏ nhiễu điện từ, junction potential và grounding issues.

Chênh lệch điện thế giữa process và reference được đo chính xác, giảm độ trôi dữ liệu xuống chỉ 0.03 pH/24 giờ (không tích lũy).

Cầu muối (Salt bridge) có thể tích lớn, thay thế được, chứa dung dịch đệm dồi dào để chống ô nhiễm, tăng tuổi thọ cảm biến. Tín hiệu được khuếch đại và chuyển sang digital cho bộ điều khiển SC.

3. Các thành phần chính của cảm biến đo pH và chức năng của chúng

• Điện cực thủy tinh (glass bulb): Là bộ phận nhạy cảm với ion H⁺, tạo ra tín hiệu điện thế chính dùng để xác định giá trị pH.

• Salt bridge (cầu muối): Được chế tạo từ vật liệu PVDF với điểm nối Kynar®, đóng vai trò kết nối điện hóa ổn định, chống tắc nghẽn và có thể thay thế dễ dàng giúp kéo dài tuổi thọ cảm biến.

• Preamp và mô-đun điện tử kỹ thuật số: Tích hợp bộ khuếch đại tín hiệu (preamp) và điện tử bảo vệ, hỗ trợ bù nhiệt tự động thông qua cảm biến Pt1000 RTD, đảm bảo tín hiệu ổn định và độ chính xác cao.

• Vỏ bảo vệ và O-ring (Viton®): Thân cảm biến được làm từ PEEK hoặc Ryton® (PVDF), kết hợp với vòng đệm Viton®, giúp chống hóa chất, giữ độ kín và chịu được áp suất cao. Nhiệt độ vận hành tiêu chuẩn từ –5 đến 70°C, một số model có thể hoạt động đến 105°C.

• Junction (điểm nối): Junction bằng Kynar® giúp chống fouling (bám bẩn), đặc biệt phù hợp cho nước thải và môi trường có nhiều tạp chất.

Với phạm vi đo 2.0 đến 14.0 pH, độ chính xác ±0.05 pH và tốc độ dòng chảy tối đa 3 m/s, cảm biến này lý tưởng cho quan trắc online.

4. Các ứng dụng của cảm biến đo pH Hach trong hệ thống quan trắc online

Ứng dụng trong kiểm soát chất lượng nước

Cảm biến pHD sc được sử dụng rộng rãi trong giám sát nước sạch, nước mặt và nước ngầm, duy trì pH trong khoảng 6.5-8.5 để bảo vệ màng lọc và kiểm soát dưỡng chất.

Ứng dụng trong ngành công nghiệp thực phẩm và đồ uống

Trong sản xuất bia, nước giải khát hoặc thực phẩm, cảm biến giúp kiểm soát pH để đảm bảo chất lượng và an toàn vệ sinh. Model sanitary mount (như PD3P1) với kết nối Tri-Clamp phù hợp cho môi trường CIP (clean-in-place).

Ứng dụng trong xử lý nước thải

Cảm biến đo pH tại đầu vào (influent), xử lý thứ cấp và đầu ra (effluent) để điều chỉnh trung hòa, tối ưu hóa quy trình sinh học như nitrification. Điều này giúp doanh nghiệp tuân thủ quy định xả thải, giảm phạt môi trường.

5. Lợi ích của việc sử dụng cảm biến đo pH Hach trong hệ thống quan trắc online

• Tăng cường độ chính xác trong việc đo lường: Công nghệ differential giảm lỗi từ contamination, temperature drift và ionic strength changes, mang lại độ lặp lại ±0.01 pH và sensitivity ±0.01 pH.
• Tiết kiệm thời gian và chi phí trong quản lý quan trắc: Cầu muối thay thế dễ dàng, giảm tần suất bảo trì (chỉ 1-3 tháng/lần). Tích hợp với Claros cloud cho predictive maintenance, giảm downtime và chi phí thay thế.
• Cung cấp dữ liệu liên tục và nhanh chóng: Hệ thống online 24/7, truyền dữ liệu realtime đến SCADA, hỗ trợ cảnh báo sớm và quyết định kịp thời. Tích hợp MODBUS RTU cho kết nối dễ dàng.

6. Thách thức và giải pháp khi sử dụng cảm biến đo pH Hach

6.1. Các vấn đề thường gặp trong quá trình sử dụng

• Ô nhiễm cầu muối do mẫu bẩn, gây trôi dữ liệu.

• Nhiễu điện từ hoặc hư hỏng do nhiệt độ/áp suất cao.

• Điện cực bị bám bẩn do các lớp phủ.

6.2. Giải pháp khắc phục và bảo trì cảm biến

• Thay cầu muối định kỳ và hiệu chuẩn với chất chuẩn.

• Vệ sinh điện cực bằng dung dịch chuyên dụng, sử dụng chẩn đoán từ SC controller để phát hiện sớm.

• Chọn model phù hợp (ví dụ: HF resistant cho môi trường axit mạnh) và lắp đặt đúng cách.

Kết luận

Cảm biến đo pH Hach pHD sc Online Process pH Sensor là lựa chọn hàng đầu cho hệ thống quan trắc online nhờ độ chính xác cao, độ bền vượt trội và dễ tích hợp. Trong bối cảnh yêu cầu môi trường ngày càng nghiêm ngặt, việc đầu tư vào công nghệ Hach giúp doanh nghiệp tiết kiệm chi phí dài hạn và bảo vệ tài nguyên nước. Nếu bạn cần tư vấn hoặc mua cảm biến đo pH Hach chính hãng, hãy liên hệ Aquaco ngay hôm nay qua website aquaco.vn hoặc hotline tại TP.HCM để nhận báo giá ưu đãi! Chúng tôi cam kết hỗ trợ lắp đặt và bảo trì chuyên nghiệp.
