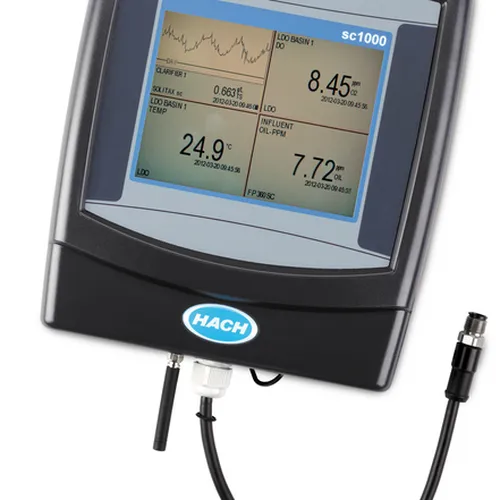

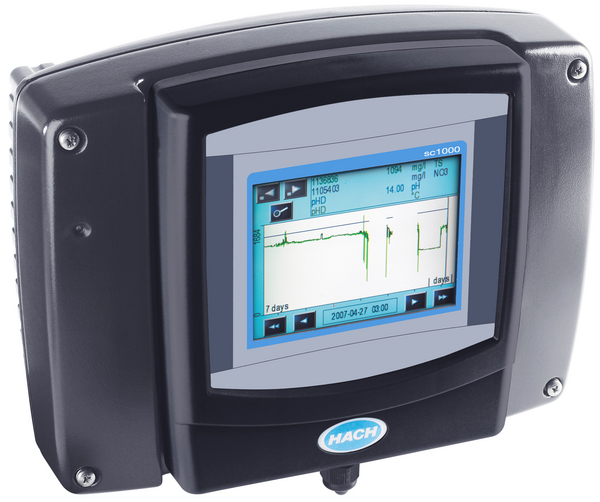

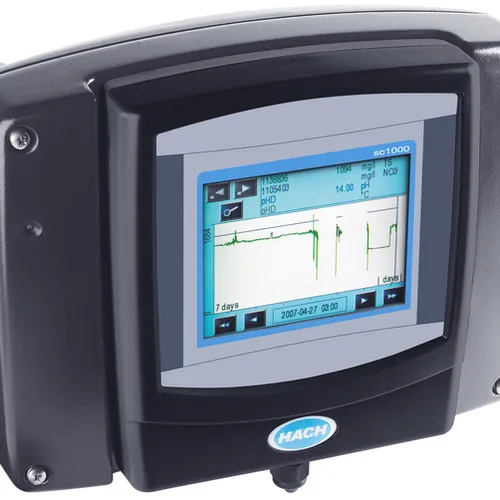

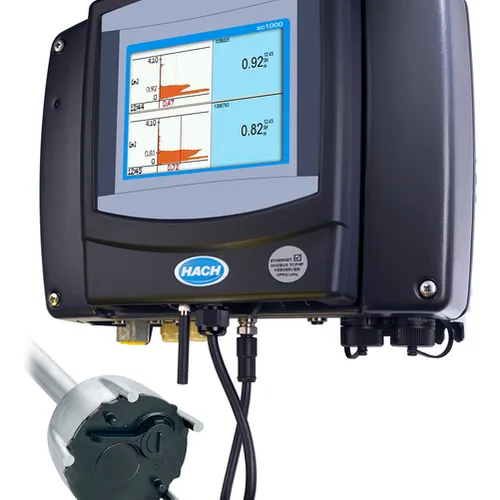

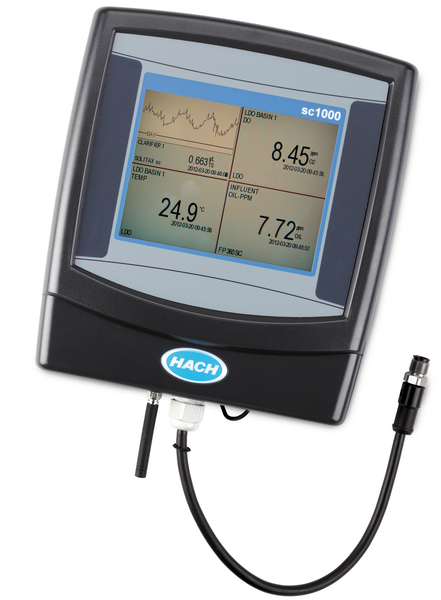

SC1000 gồm có hai phần riêng biệt gọi là Display Module và Probe Module. Một SC1000 Display Module có thể sử dụng cho nhiều Probe Module trong cùng một mạng. Display Module là phần màn hình cảm ứng màu, giao diện sử dụng trực quan dùng hiển thị các thông số đo của các Sensor được gắn vào Probe Module. Có thể tháo rời Display Module và di chuyển đến bất cứ Probe Module nào trong mạng lưới. Display Module hiện đã có phiên bản cho truyền thông GSM/GPRS, ethernet và TCP/IP. Mỗi SC1000 Probe Module cung cấp nguồn điện cho hệ thống và có thể chấp nhận đến 8 sensor digital/ bảng mạch mở rộng. Probe Modules có thể được liên kết với nhau để tao thành mạng có khả năng hoạt động cho 32 sensor Digital/Bảng mạch mở rộng trong cùng một mạng.
Thông số kĩ thuật
Điều kiện xung quanh
Vận hành: -20 đến 55°C (-4 đến 131°F); 0 đến 95% độ ẩm tương đối, không điểm sương
Lưu trữ: -20 đến 70°C (-4 đến 158°F); 0 đến 95% độ ẩm tương đối, không điểm sương
Yêu cầu nguồn điện
100 đến 230 Vac, 50/60 Hz
Công suất: 75 W
Tùy chọn: 24 Vdc
Màn hình
Màn hình TFT tinh thể lỏng 1/4 VGA, loại màn hình cảm biến touchscreen, trở kháng cao.
Kích thước: 11.4 x 8.6 cm (4.5 x 3.4 in.)
Độ phân giải: 320 x 240 pixels
Relays
Tối đa SPDT, tiếp điểm có thể tự định dạng theo mức 100 đến 230 Vac, chịu tối đa 5 Amp, trên mỗi Probe module. Relay có thể bổ sung vào các Probe module.
Ngõ ra
Tối đa 12 analog 0/4-20 mA, trở kháng tối đa 500 Ohms mỗi Probe module.
Ngõ ra analog có thể bổ sung với các Probe module.
Truyền thông số tùy chọn qua MODBUS® (RS-485) hoặc PROFIBUS DP.
Ngõ vào
Tối đa 12 analog 0-20 mA, trở kháng tối đa 500 Ohms mỗi Probe module.
Ngõ vào analog có thể bổ sung với các Probe module.
Điều khiển
PID, high/low phasing, setpoint, deadband, overfeed timer, off delay, và on delay
Alarms
Low alarm point, low alarm point deadband, high alarm point, high alarm point deadband, off delay, và on delay
Truyền thông (tùy chọn)
MODBUS® (RS-485): truyền thông nâng cao/kết nối mạng với PLC hay hệ SCADA trực tiếp từ máy phân tích.
PROFIBUS DP/V1 (được chứng nhận)
GSM/GPRS Quad-band cellular module (FCC và IC chứng nhận)
Cỗng Ethernet service (tiêu chuẩn)
MODBUS® TCP Server
Ethernet Port RJ45, 10 MB/s
Bộ nhớ dự phòng
Tất cả cài đặt của người sử dụng được lưu lại trong bộ nhớ (không bay hơi) (EEPROM)
Kiểu khung gắn
Bề mặt, panel và dạng ống trục (đứng và nằm ngang)
Tấm che áng sáng mặt trời
Vỏ máy
IP65; bằng ABS (display module) và kim loại (probe module) với lớp phủ chống ăn mòn
Kích thước
Probe module được gắn với display module: 315 x 250 x 142 mm (12.4 x 9.8 x 5.6 in.)
Khối lượng
Xấp xỉ 6.5 kg (14.3 lbs.) tùy thuộc cấu hình
Chứng chỉ
Các chứng chỉ Bắc Mỹ
cTUVus theo UL 61010A-1 và CSA C22.2 No. 1010.1 FCC ID QIPMC56 / IC ID 267W-MC56
Các chứng chỉ châu Âu
CE per 73/23/EEC và 89/336/EEC TUV-GS theo EN 61010-1 EN 61326 Amd's 1 & 2
