Các thiết bị phụ trợ cần có trong hệ thống quan trắc nước thải tự động

Một hệ thống quan trắc nước thải tự động không chỉ bao gồm các thiết bị đo lường chính mà còn cần đến một loạt các thiết bị phụ trợ để đảm bảo hệ thống hoạt động ổn định, hiệu quả và cung cấp dữ liệu chính xác. Cùng Aquaco tìm hiểu một số thiết bị phụ trợ quan trọng rất cần có trong một hệ thống quan trắc nước thải tự động.

1. Hệ thống lấy mẫu tự động:

Hệ thống lấy mẫu tự động là hệ thống tiên tiến được sử dụng để thu thập mẫu nước một cách tự động mà không cần thao tác thủ công. Chức năng chính của máy lấy mẫu tự động là lấy mẫu nước theo chu kỳ hoặc khi có sự kiện bất thường diễn ra .

Hệ thống lấy mẫu trong hệ thống quan trắc nước thải tự động thường được quản lý bởi sở TNMT. Khi có những thông số đo trong trạm quan trắc vượt quá giới hạn cho phép, từ phía Sở TNMT sẽ thông qua Datalogger tiến hành lấy mẫu từ xa. Với các chế độ được cài đặt sẵn, mẫu sẽ được bảo quản trong tủ lấy mẫu cho đến khi nhân viên từ Sở đến lấy mẫu về và phân tích chi tiết tại phòng thí nghiệm.

Chi tiết thiết bị trong hệ thống lấy mẫu tự động bao gồm máy lấy mẫu tự động, bình chứa mẫu, ống dẫn mẫu.

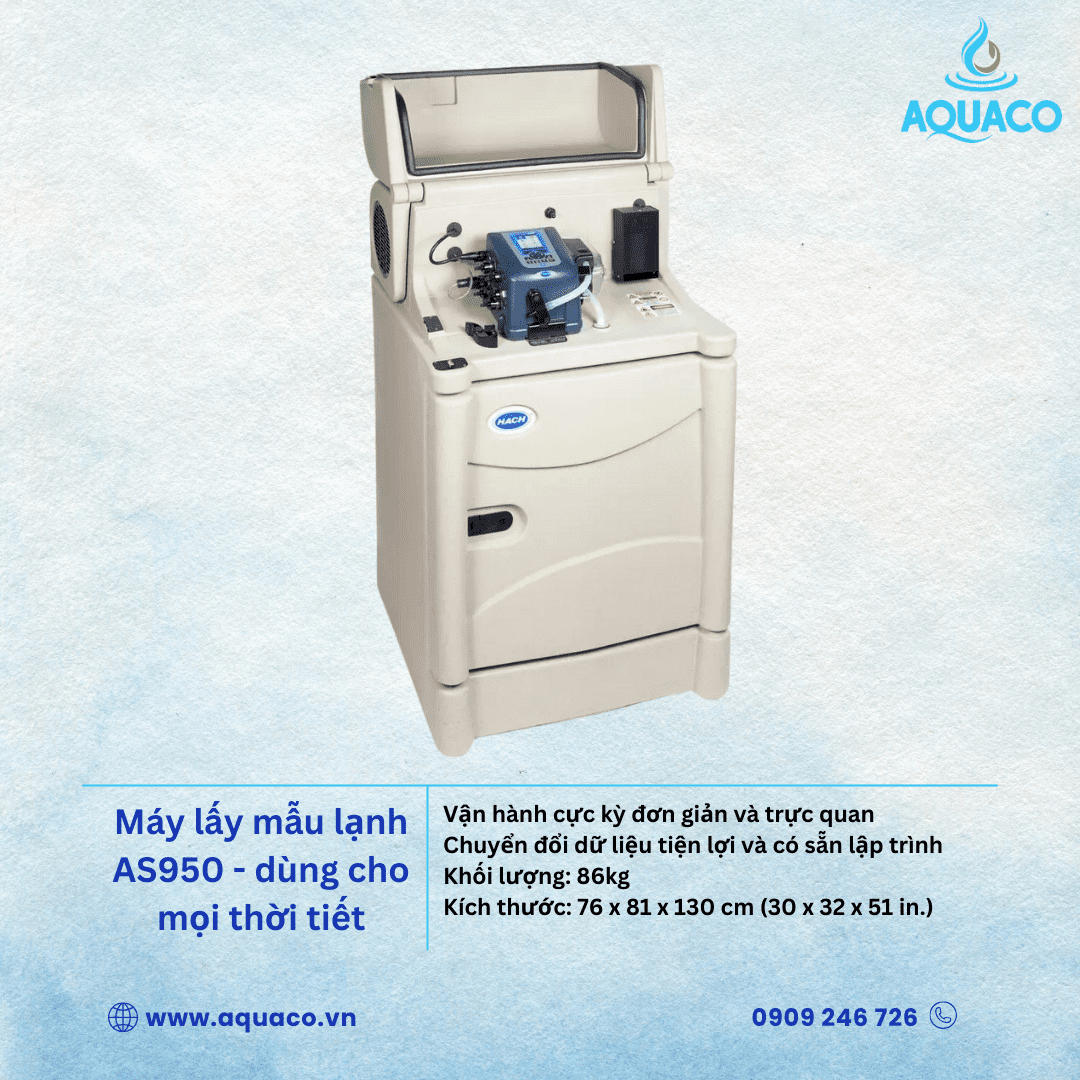

Giới thiệu thiết bị máy lấy mẫu AS950 của HACH

Các loại máy lấy mẫu và quy trình lấy mẫu, bảo quản mẫu theo đúng quy định.

2. Thiết bị tủ điện trong hệ thống quan trắc nước thải:

Tủ điện là một thành phần không thể thiếu trong bất kỳ hệ thống quan trắc nào, bao gồm cả hệ thống quan trắc nước thải. Tủ điện chứa các module hiển thị và cấp nguồn cho hệ thống. Đây là trung tâm điều khiển và giám sát toàn hệ thống, cung cấp và phân phối điện năng cho các thiết bị bên trong, đồng thời đảm bảo an toàn cho hệ thống và người vận hành.

Chức năng chính của tủ điện

  • Cung cấp điện năng cho các thiết bị trong hệ thống quan trắc một cách an toàn và hiệu quả.

  • Bảo vệ các thiết bị khỏi các sự cố về điện như ngắn mạch, quá tải, sụt áp...

  • Điều khiển hoạt động của các thiết bị thông qua các thiết bị đóng cắt như công tắc, contactor.

  • Theo dõi tình trạng hoạt động của hệ thống thông qua các đèn báo, đồng hồ đo.

Các thiết bị điện trong tủ: MCB, chống sét lan truyền, timer, biến áp cách ly, domino, đèn chiếu sáng, công tắc, ổ cắm, quạt làm mát,…Phụ kiện lắp đặt hoàn chỉnh: máng cáp, dây tín hiệu và dây điện.

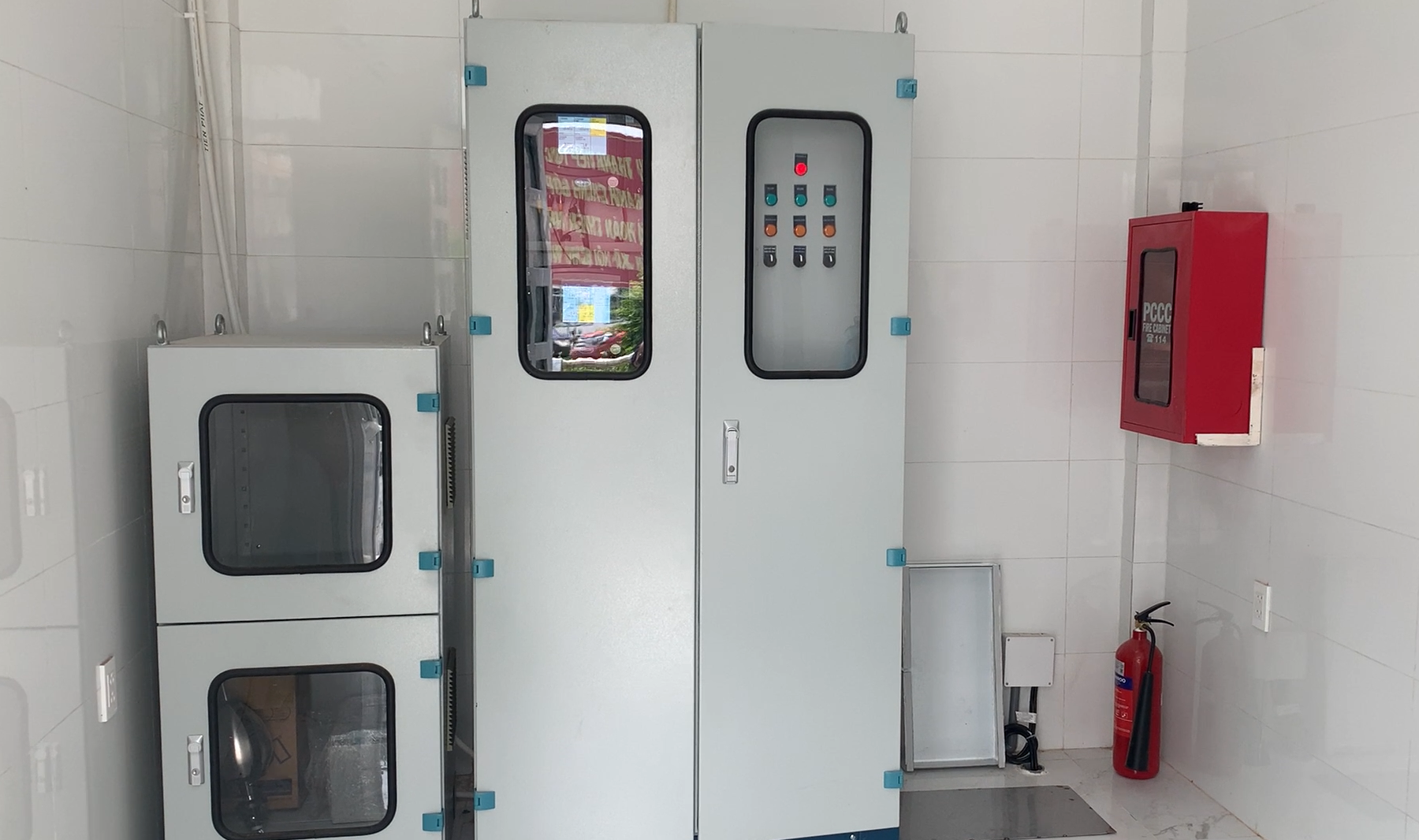

Thiết bị tủ điện trong trạm quan trắc nước thải

Thiết bị tủ điện trong trạm quan trắc nước thải

3. Thiết bị thu thập và truyền dữ liệu (Datalogger)

Datalogger đóng vai trò như cầu nối, giúp chuyển đổi các tín hiệu đo được từ các cảm biến thành dữ liệu số, sau đó truyền đi để lưu trữ, xử lý và phân tích.

Đặc điểm:

  • Có nhiều đầu vào để kết nối với nhiều loại cảm biến khác nhau.

  • Khả năng lưu trữ lớn, có thể lưu trữ dữ liệu trong thời gian dài.

  • Có giao diện kết nối với máy tính hoặc các thiết bị khác để truyền dữ liệu.

Datalogger là gì? Datalogger hoạt động như thế nào trong lĩnh vực quan trắc?

Kèm theo là Modem với chức năng là kết nối bộ thu thập dữ liệu với mạng internet để truyền dữ liệu về máy chủ trung tâm. Có nhiều loại modem khác nhau, phù hợp với các loại mạng khác nhau (3G, 4G, Ethernet) với tốc độ truyền dữ liệu cao.

Lợi ích của việc sử dụng thiết bị thu thập và truyền dữ liệu:

  • Giảm thiểu sự can thiệp của con người, tăng độ chính xác và giảm thiểu sai số.

  • Dữ liệu được truyền về máy chủ trung tâm gần như ngay lập tức, giúp theo dõi tình hình chất lượng nước thải một cách kịp thời.

  • Dữ liệu được lưu trữ trên máy chủ, giúp dễ dàng truy xuất và phân tích.

  • Dữ liệu thu thập được có thể được tích hợp với các hệ thống quản lý khác để tạo ra các báo cáo, cảnh báo cho người dùng.

4. Hệ thống camera

Hệ thống camera đóng vai trò quan trọng trong việc giám sát và quản lý các hệ thống xử lý nước thải. Cung cấp một cách trực quan để theo dõi quá trình hoạt động, phát hiện sự cố kịp thời và đảm bảo an toàn cho hệ thống. Thông thường, hệ thống camera sẽ bao gồm:

  • Camera thân cố định quan sát vị trí xả thải

  • Camera trong nhà trạm

  • Đầu ghi hình 4 kênh

  • Ổ cứng Western Digital WD62PURZ hoặc tương đương (EU/G7)

  • Bộ chia tín hiệu mạng TP-Link TL-SF1008P hoặc tương đương (Châu Á)

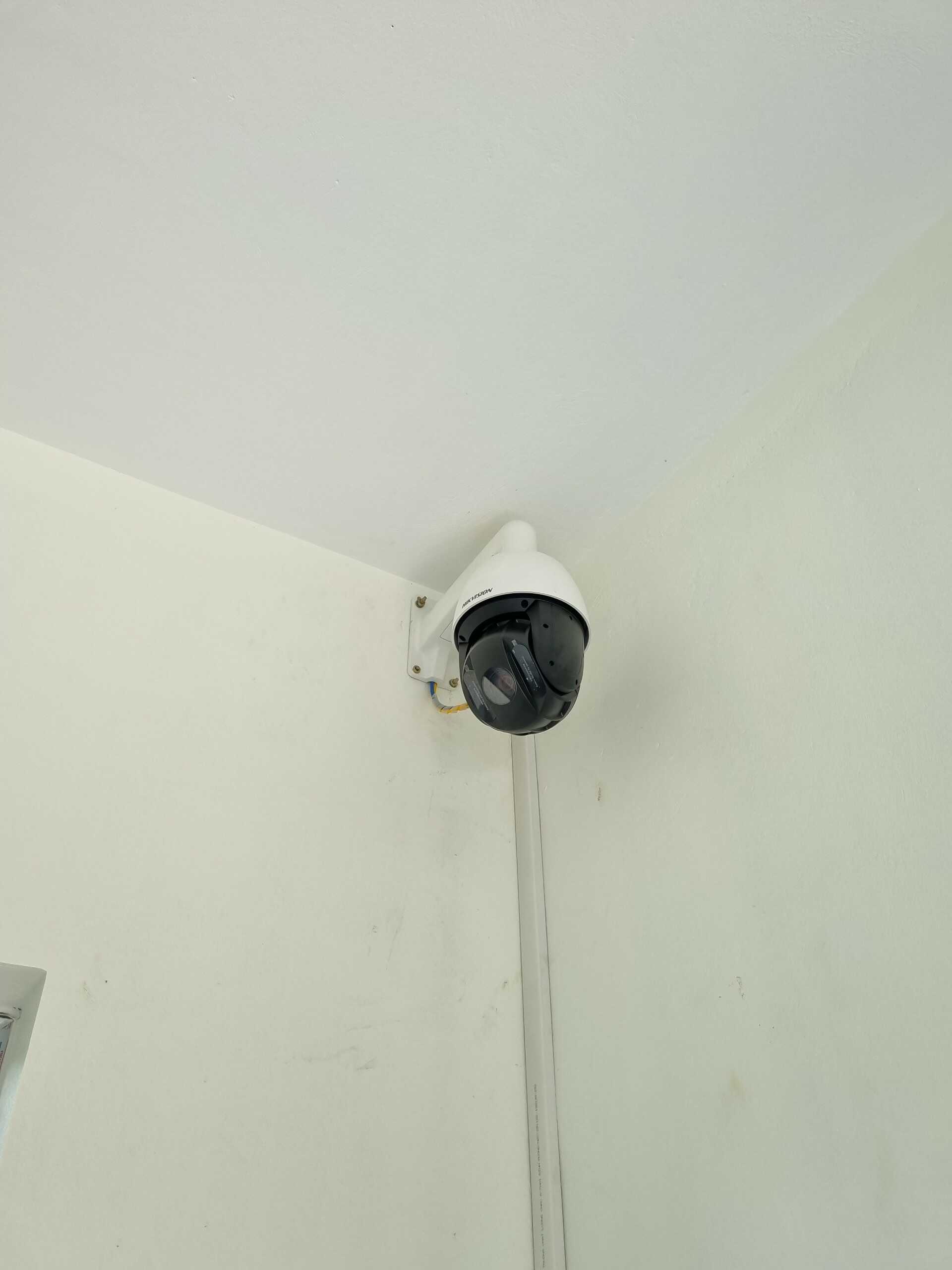

Camera trong nhà trạm

5. Bộ lưu điện UPS:

Bộ lưu điện UPS là thiết bị điện tử cung cấp nguồn điện ổn định và liên tục cho các thiết bị điện khi nguồn điện lưới bị gián đoạn hoặc chất lượng điện năng không ổn định. Trong hệ thống quan trắc nước thải, UPS đóng vai trò cực kỳ quan trọng, đảm bảo cho các thiết bị đo lường, điều khiển và truyền dữ liệu hoạt động liên tục, tránh tình trạng mất dữ liệu hoặc hư hỏng thiết bị.

6. Dung dịch chuẩn:

Dung dịch chuẩn là một loại dung dịch có nồng độ chất tan đã được biết chính xác, được sử dụng để hiệu chuẩn các sensor và module trong hệ thống quan trắc nước thải. Việc sử dụng dung dịch chuẩn là một bước vô cùng quan trọng để đảm bảo độ chính xác của các kết quả đo, từ đó đánh giá đúng chất lượng nước thải và hiệu quả của quá trình xử lý.

7. Các thiết bị phụ trợ khác:

Bồn chứa mẫu: Là một thành phần không thể thiếu trong hệ thống quan trắc nước thải tự động. Đóng vai trò như một kho chứa tạm thời cho các mẫu nước thải được lấy ra từ các điểm quan trắc khác nhau trong hệ thống xử lý. Các cảm biến sẽ được thả trực tiếp vào bồn chứa mẫu để đo lường.

Bơm hút mẫu: Có vai trò quan trọng trong việc lấy mẫu nước thải từ các điểm cuối trong hệ thống xử lý nước thải hoặc tại mương quan trắc để phục vụ cho việc phân tích và đánh giá chất lượng nước.

Thiết bị đo độ ẩm và nhiệt độ phòng: Giám sát điều kiện môi trường xung quanh, đảm bảo các thiết bị hoạt động ổn định.

Hệ thống báo cháy, báo khói: hệ thống an toàn quan trọng, giúp phát hiện sớm các dấu hiệu cháy nổ, từ đó cảnh báo và hỗ trợ người dân sơ tán kịp thời, hạn chế thiệt hại về người và tài sản.

Máy lạnh: Hệ thống máy lạnh giúp hệ quan trắc luôn hoạt động ổn định mà không bị ảnh hưởng bởi nhiệt độ không khí xung quanh.

Hệ thống làm sạch bằng khí nén: sử dụng dòng khí nén có áp suất cao để loại bỏ bụi bẩn, mảnh vụn hoặc các chất lỏng bám trên bề mặt của các thiết bị, máy móc hoặc sản phẩm. Phương pháp này được ứng dụng rộng rãi trong nhiều ngành công nghiệp khác nhau nhờ vào hiệu quả làm sạch cao, tốc độ nhanh và tính linh hoạt. Được sử dụng để làm sạch các sensor và module trong hệ thống quan trắc.

Bên cạnh đó còn có các thiết bị khác như van điện, bơm, ống dẫn, khớp nối,... các thiết bị này giúp kết nối các thiết bị trong hệ thống lại tạo thành một hệ thống quan trắc nước thải hoàn thiện.

Lưu ý: Việc lựa chọn các thiết bị phụ trợ cụ thể sẽ phụ thuộc vào quy mô, mục đích sử dụng và yêu cầu kỹ thuật của từng hệ thống quan trắc nước thải.

Tóm lại, các thiết bị phụ trợ đóng vai trò rất quan trọng trong việc đảm bảo hoạt động hiệu quả của hệ thống quan trắc nước thải tự động. Việc lựa chọn và lắp đặt các thiết bị này cần được thực hiện một cách cẩn thận và khoa học để đảm bảo chất lượng dữ liệu quan trắc và đáp ứng các yêu cầu của các Sở - Ban - Ngành đối với các quy định về bảo vệ môi trường.
