CHỐNG SÉT LAN TRUYỀN CHO TRẠM QUAN TRẮC NƯỚC TỰ ĐỘNG

Trong vận hành các trạm quan trắc nước tự động, độ ổn định và chính xác của hệ thống thiết bị là yếu tố vô cùng quan trọng. Một số trạm được lắp đặt ngoài trời, đặc biệt gần sông hồ, khu công nghiệp hoặc vùng đồng bằng trống trải, nguy cơ bị ảnh hưởng bởi sét là rất cao. Không chỉ sét đánh trực tiếp, mà sét lan truyền – dòng điện cảm ứng từ các cú đánh sét ở xa – cũng có thể gây ra thiệt hại nghiêm trọng cho các thiết bị điện tử nhạy cảm như cảm biến, bộ điều khiển và modem truyền dữ liệu.

Vì vậy, chống sét lan truyền không chỉ là yêu cầu kỹ thuật, mà là giải pháp bảo vệ toàn diện cho cả hệ thống quan trắc, đảm bảo dữ liệu liên tục và an toàn vận hành lâu dài.

1.  Khái niệm sét lan truyền là gì

Nhiều người vẫn nhầm lẫn giữa sét đánh trực tiếp và sét lan truyền. Thực tế, sét lan truyền là hiện tượng dòng điện cảm ứng hoặc điện áp tăng vọt truyền qua đường dây điện, dây tín hiệu hoặc mạng truyền thông, do ảnh hưởng của tia sét đánh ở gần khu vực lắp đặt.

Khác với sét trực tiếp – gây hư hại vật lý, cháy nổ rõ rệt – sét lan truyền thường không để lại dấu vết bên ngoài, nhưng có thể làm hỏng linh kiện điện tử, gây lỗi truyền dữ liệu, hoặc thậm chí làm “treo” toàn bộ hệ thống quan trắc mà không rõ nguyên nhân.

2. Tác động của sét lan truyền đến trạm quan trắc nước

Một trạm quan trắc nước tự động thường bao gồm các thiết bị đo online (pH, DO, TSS, COD, Amoni, Tổng Photpho…), bộ điều khiển trung tâm, hệ thống truyền dữ liệu 4G, nguồn điện và tủ điều khiển. Tất cả các thành phần này đều liên kết với nhau qua dây điện hoặc cáp tín hiệu, tạo thành đường dẫn lý tưởng cho dòng sét lan truyền.

Khi xảy ra sét lan truyền:

• Cảm biến đo có thể bị cháy mạch, sai số đo tăng đột biến.

• Bộ điều khiển (controller) hoặc PLC bị hỏng chip giao tiếp, mất kết nối.

• Modem truyền dữ liệu 4G/LTE không hoạt động, dẫn đến ngừng truyền dữ liệu về Sở Nông Nghiệp và Môi Trường.

• Nguồn điện trong tủ điều khiển bị chập hoặc ngắt tự động, làm dừng toàn bộ hệ thống quan trắc.

Một cú sét lan truyền có thể khiến doanh nghiệp thiệt hại hàng chục triệu đồng do thiết bị hư hỏng, mất dữ liệu hoặc phải tái khởi động lại hệ thống.

3. Giải pháp chống sét lan truyền hiệu quả

3.1. Bảo vệ theo tầng (Multi-level protection)

Một hệ thống chống sét hiệu quả luôn cần bảo vệ theo nhiều tầng:

• Tầng 1 – SPD Type 1: Đặt tại tủ điện chính, có nhiệm vụ cắt dòng sét lớn từ đường dây cấp điện.

• Tầng 2 – SPD Type 2: Gắn tại tủ phân phối hoặc tủ điều khiển trạm, để bảo vệ các thiết bị nhạy cảm khỏi xung điện còn sót lại.

• Tầng 3 – SPD Type 3: Dùng cho các thiết bị đầu cuối như PLC, modem, bộ nguồn DC, hoặc các cảm biến đo.

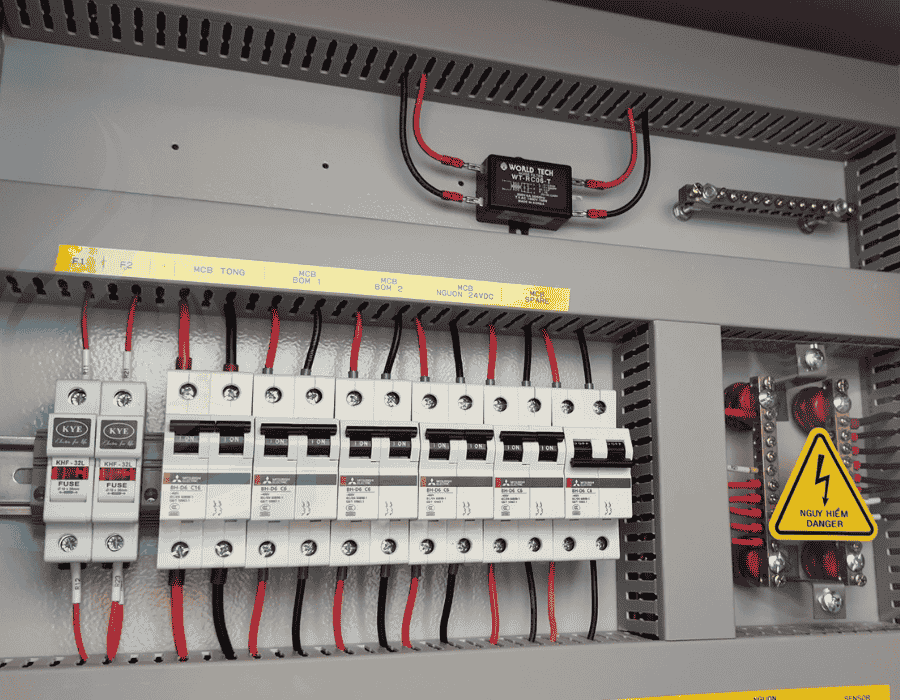

Tủ điện được lắp đặt của hệ thống quan trắc tự động

3.2. Bảo vệ đường tín hiệu và mạng truyền thông

Các đường truyền RS485, Ethernet, 4–20 mA là kênh dẫn sét lan truyền phổ biến.
Giải pháp là lắp SPD (Surge Protection Device - thiết bị chống sét lan truyền) chuyên dụng cho từng loại tín hiệu, giúp bảo vệ mạch giao tiếp khỏi xung điện áp.

3.3. Hệ thống tiếp địa đồng bộ

Tất cả thiết bị SPD cần nối về cùng một hệ thống tiếp địa có điện trở <10 Ω.
Tiếp địa không chỉ tản dòng sét mà còn cân bằng điện thế giữa các phần của hệ thống, tránh chênh lệch áp gây hư hại mạch điện.

4. Lưu ý khi lựa chọn thiết bị chống sét lan truyền

Khi lựa chọn SPD, cần tập trung vào các tiêu chí sau để đảm bảo hiệu suất và an toàn:

• Dòng xung danh định (I_n ) và Dòng xung cực đại (I_max ): Xác định khả năng chịu đựng của thiết bị với năng lượng xung sét. I_max  cho biết mức tối đa thiết bị có thể xử lý một lần.

• Điện áp hoạt động liên tục (Uc ): Phải tương thích với điện áp thực tế của hệ thống điện (ví dụ: 230 V AC hoặc 24 V DC).

• Thời gian đáp ứng (t): Thể hiện tốc độ phản ứng của SPD trước xung sét. Càng nhỏ càng tốt để bảo vệ thiết bị kịp thời.

• Tiêu chuẩn: Chọn SPD đã đạt các tiêu chuẩn quốc tế như IEC 61643 hoặc UL 1449 để đảm bảo chất lượng và độ tin cậy.

• Thiết kế module rời: Thiết kế này giúp việc kiểm tra, bảo trì và thay thế định kỳ trở nên dễ dàng và nhanh chóng hơn.

5. Thực hành chống sét trong trạm quan trắc nước

Một sơ đồ chống sét toàn diện tại trạm quan trắc nước thường được triển khai theo từng cấp độ bảo vệ cho các loại thiết bị và đường truyền khác nhau:

• Bảo vệ nguồn điện chính: Sử dụng SPD Type 2 (hoặc kết hợp Type 1 + 2) tại tủ điều khiển chính của trạm.

• Bảo vệ đường truyền tín hiệu: Sử dụng SPD tín hiệu RS485 hoặc 4–20mA để bảo vệ các cảm biến online (ví dụ: cảm biến pH, oxy hòa tan, mức nước) và đường dây truyền dữ liệu của chúng.

• Bảo vệ đường truyền dữ liệu mạng: Sử dụng SPD mạng LAN cho các thiết bị truyền dữ liệu, camera giám sát hoặc các thiết bị kết nối mạng khác.

• Bảo vệ nguồn DC: Sử dụng SPD nguồn DC cho các thiết bị hoạt động bằng điện một chiều như bộ chuyển đổi, router 4G để đảm bảo đường truyền liên tục.

• Hệ thống tiếp địa: Cần bố trí đường tiếp địa riêng biệt cho hệ thống chống sét lan truyền để đảm bảo dòng sét được xả xuống đất an toàn.

• Bảo trì định kỳ: Thực hiện kiểm tra định kỳ hàng năm, đặc biệt quan trọng trước và sau mùa mưa bão để đánh giá tình trạng và khả năng hoạt động của toàn bộ hệ thống chống sét.

6. Lợi ích khi triển khai chống sét lan truyền toàn diện

• An toàn thiết bị, giảm nguy cơ cháy nổ, hỏng mạch cảm biến và bộ điều khiển.

• Giảm chi phí vận hành, hạn chế chi phí thay thế và gián đoạn vận hành.

• Duy trì dữ liệu liên tục, hệ thống truyền dữ liệu không bị ngắt quãng.

• Tăng độ tin cậy, hệ thống vận hành ổn định, đáp ứng yêu cầu giám sát liên tục của cơ quan quản lý.

Một hệ thống được bảo vệ tốt có thể hoạt động ổn định trong nhiều năm mà không cần thay thế linh kiện do ảnh hưởng sét.

7. Giải pháp đồng bộ từ Aquaco

Với kinh nghiệm triển khai hàng trăm trạm quan trắc nước thải, nước cấp và nước mặt, Aquaco hiểu rõ đặc thù môi trường và các rủi ro kỹ thuật có thể xảy ra.

Aquaco cung cấp giải pháp trạm quan trắc nước hoàn chỉnh, bao gồm:

• Thiết kế – lắp đặt – cấu hình hệ thống chống sét lan truyền theo tiêu chuẩn.

• Bố trí SPD cho nguồn điện, tín hiệu cảm biến và mạng truyền thông.

• Tư vấn lựa chọn thiết bị chống sét phù hợp với từng loại cảm biến HACH và cấu trúc tủ điều khiển.

• Kiểm tra, bảo trì định kỳ, đảm bảo an toàn tối đa cho hệ thống trong mọi điều kiện thời tiết.

Giải pháp của Aquaco không chỉ giúp bảo vệ thiết bị mà còn đảm bảo dữ liệu truyền về cơ quan quản lý (Sở TN&MT) luôn ổn định, chính xác và liên tục.

Có thể nói, sét lan truyền là một trong những nguyên nhân chính gây gián đoạn hoạt động và hư hỏng hệ thống trạm quan trắc nước tự động. Việc triển khai giải pháp chống sét lan truyền toàn diện giúp doanh nghiệp bảo vệ tài sản, duy trì dữ liệu ổn định và giảm chi phí bảo trì dài hạn.

Với kinh nghiệm và chuyên môn trong lĩnh vực giải pháp quan trắc nước, Aquaco tự tin mang đến cho khách hàng hệ thống chống sét – bảo vệ – giám sát toàn diện, an toàn và bền vững.
