CÁC CẢM BIẾN KHÔNG THỂ THIẾU TRONG TRẠM KHÍ TƯỢNG TỰ ĐỘNG (AWS)

Dữ liệu khí tượng là cơ sở quan trọng cho nhiều hoạt động như dự báo thời tiết, quản lý tài nguyên nước, cảnh báo thiên tai, vận hành nhà máy điện gió, điện mặt trời, nông nghiệp thông minh và quan trắc môi trường. Để thu thập các dữ liệu này một cách liên tục và chính xác, các trạm khí tượng tự động (automatic weather station – AWS) được trang bị nhiều loại cảm biến chuyên dụng, mỗi cảm biến đảm nhận việc theo dõi một thông số môi trường khác nhau.

Tùy theo mục đích sử dụng, mỗi trạm khí tượng có thể được cấu hình với số lượng cảm biến khác nhau. Tuy nhiên, vẫn có một nhóm cảm biến được xem là thành phần cốt lõi và gần như xuất hiện trong mọi hệ thống. Việc lựa chọn đúng cảm biến, lắp đặt theo tiêu chuẩn và hiệu chuẩn định kỳ sẽ quyết định trực tiếp đến chất lượng dữ liệu cũng như độ tin cậy của toàn bộ hệ thống quan trắc.

Trong bài viết này, AQUACO sẽ giới thiệu những cảm biến quan trọng nhất thường được tích hợp trong trạm khí tượng tự động, đồng thời phân tích nguyên lý hoạt động, ứng dụng thực tế và các tiêu chí cần lưu ý khi lựa chọn thiết bị.

1. Trạm khí tượng tự động là gì?

Trạm khí tượng tự động (automatic weather station – AWS) là hệ thống sử dụng các cảm biến điện tử để đo liên tục các thông số khí tượng như tốc độ gió, hướng gió, nhiệt độ, độ ẩm, lượng mưa, áp suất khí quyển và bức xạ mặt trời. Dữ liệu sau khi thu thập sẽ được truyền tự động về trung tâm thông qua mạng truyền thông để phục vụ giám sát, phân tích và cảnh báo theo thời gian thực.

Khác với phương pháp quan trắc thủ công trước đây, AWS có khả năng hoạt động liên tục 24/7, hạn chế tối đa sai số do con người, đồng thời cho phép theo dõi dữ liệu ở nhiều vị trí khác nhau. Chính vì vậy, loại hình trạm này ngày càng được ứng dụng rộng rãi trong khí tượng – thủy văn, quan trắc môi trường, nông nghiệp công nghệ cao, giao thông, hàng hải, hàng không và lĩnh vực năng lượng tái tạo.

Mặc dù mỗi dự án sẽ có yêu cầu quan trắc riêng, hầu hết các trạm khí tượng hiện đại đều được xây dựng dựa trên một cấu hình tiêu chuẩn với các cảm biến cốt lõi và hệ thống thu thập dữ liệu đồng bộ.

2. Các cảm biến không thể thiếu trong trạm quan trắc khí tượng tự động

Ngoài các cảm biến đo thông số môi trường, một trạm khí tượng tự động còn bao gồm nhiều thành phần khác để đảm bảo dữ liệu được thu thập, lưu trữ và truyền về trung tâm một cách ổn định.

Thông thường, một hệ thống AWS sẽ bao gồm:

• Các cảm biến khí tượng.
• Bộ thu thập dữ liệu (data logger).
• Bộ truyền dữ liệu 4G/LTE hoặc ethernet.
• Tấm pin năng lượng mặt trời và bộ lưu điện.
• Cột lắp đặt cảm biến.
• Hệ thống chống sét và tiếp địa.
• Phần mềm quản lý và giám sát dữ liệu.

Trong đó, các cảm biến đóng vai trò quan trọng nhất vì đây là bộ phận trực tiếp thu thập dữ liệu từ môi trường. Chất lượng của toàn bộ hệ thống phụ thuộc rất lớn vào độ chính xác và độ ổn định của các cảm biến này.

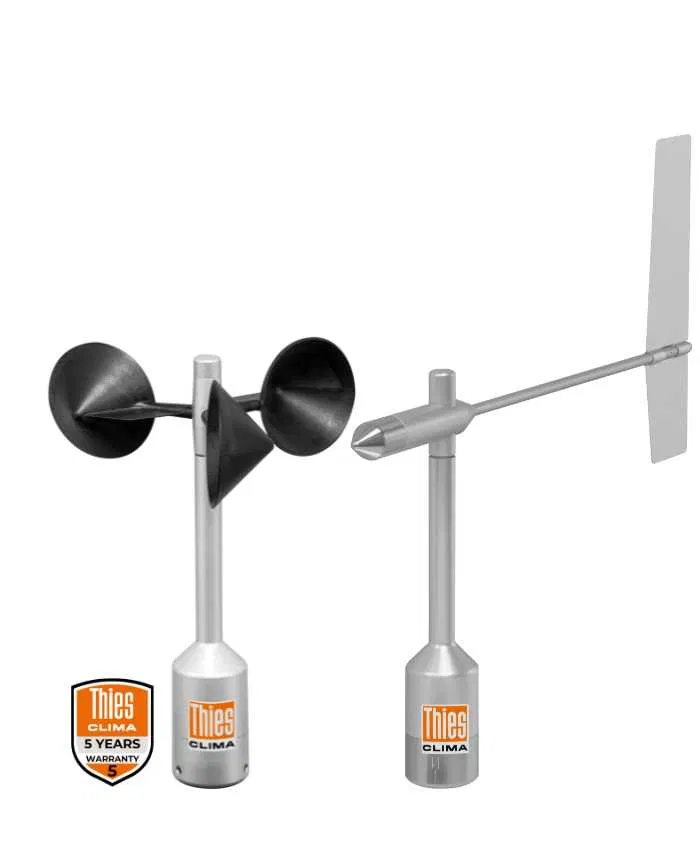

2.1. Cảm biến tốc độ và hướng gió

Tốc độ và hướng gió là hai thông số xuất hiện trong gần như mọi trạm khí tượng tự động. Đây là những dữ liệu quan trọng phục vụ dự báo thời tiết, theo dõi bão, tính toán phát tán khí thải, quy hoạch đô thị cũng như vận hành các nhà máy điện gió.

Nguyên lý đo tốc độ gió

Hiện nay, cảm biến tốc độ gió chủ yếu sử dụng hai công nghệ.

• Cảm biến cốc quay (cup anemometer) hoạt động dựa trên tốc độ quay của cụm cốc gió. Khi gió thổi, các cốc quay quanh trục và tốc độ quay sẽ tỷ lệ với vận tốc của gió.
• Cảm biến siêu âm (ultrasonic anemometer) sử dụng sóng siêu âm truyền giữa các đầu dò để xác định tốc độ và hướng chuyển động của không khí mà không cần bộ phận cơ khí chuyển động. Công nghệ này có ưu điểm là phản hồi nhanh, độ chính xác cao và gần như không cần bảo trì trong quá trình sử dụng.

Ngày nay, nhiều trạm khí tượng chuyên nghiệp ưu tiên sử dụng cảm biến siêu âm nhờ tuổi thọ cao và khả năng hoạt động ổn định trong điều kiện thời tiết khắc nghiệt.

Nguyên lý đo hướng gió

Hướng gió thường được xác định bằng cánh hướng gió (wind vane) hoặc được tích hợp trực tiếp trong cảm biến siêu âm. Dữ liệu được biểu diễn theo góc từ 0° đến 360°, tương ứng với các hướng bắc, đông, nam và tây.

Khi kết hợp với tốc độ gió, dữ liệu này cho phép xây dựng biểu đồ hoa gió (wind rose), hỗ trợ đánh giá xu hướng gió chủ đạo tại từng khu vực.

Những lưu ý khi lắp đặt

Để đảm bảo kết quả đo chính xác, cảm biến gió cần được lắp đặt tại vị trí thông thoáng, hạn chế tối đa ảnh hưởng của nhà cửa, cây xanh hoặc các vật cản xung quanh. Đồng thời, chiều cao lắp đặt cũng cần tuân thủ tiêu chuẩn của từng dự án hoặc hướng dẫn của WMO nhằm giảm nhiễu loạn dòng khí.

Ngoài ra, việc kiểm tra và hiệu chuẩn định kỳ sẽ giúp duy trì độ chính xác của dữ liệu trong suốt quá trình vận hành.

2.2. Cảm biến nhiệt độ và độ ẩm không khí

Nếu gió phản ánh sự chuyển động của không khí thì nhiệt độ và độ ẩm lại cho biết trạng thái của khối khí tại thời điểm quan trắc. Đây là hai thông số được sử dụng trong hầu hết các lĩnh vực từ khí tượng, thủy văn đến nông nghiệp thông minh và quan trắc môi trường.

Ngoài việc phục vụ dự báo thời tiết, dữ liệu nhiệt độ và độ ẩm còn được sử dụng để tính toán điểm sương (dew point), chỉ số nhiệt (heat index), độ ẩm tuyệt đối và nhiều thông số khí tượng khác.

Nguyên lý hoạt động

• Cảm biến nhiệt độ hiện đại thường sử dụng điện trở nhiệt RTD hoặc cảm biến bán dẫn có độ ổn định cao.
• Cảm biến độ ẩm chủ yếu ứng dụng công nghệ điện dung (capacitive humidity sensor). Khi lượng hơi nước trong không khí thay đổi, đặc tính điện môi của lớp cảm biến cũng thay đổi, từ đó thiết bị tính toán được độ ẩm tương đối (RH).

Phần lớn các cảm biến hiện nay đều tích hợp cả nhiệt độ và độ ẩm trong cùng một đầu đo nhằm đảm bảo dữ liệu đồng bộ và giảm chi phí lắp đặt.

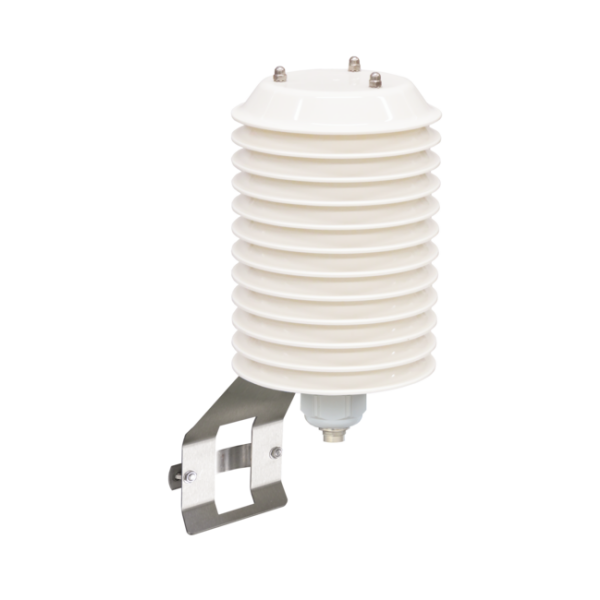

Vai trò của chụp chắn bức xạ

Một sai lầm phổ biến là lắp cảm biến trực tiếp dưới ánh nắng mặt trời. Khi đó, thiết bị sẽ hấp thụ nhiệt bức xạ thay vì chỉ đo nhiệt độ của không khí, dẫn đến kết quả sai lệch.

Để khắc phục hiện tượng này, cảm biến luôn được lắp bên trong radiation shield. Thiết kế nhiều lớp của chụp chắn cho phép không khí lưu thông tự nhiên nhưng vẫn ngăn ánh nắng chiếu trực tiếp vào đầu đo.

Đối với các hệ thống yêu cầu độ chính xác cao, chụp chắn chủ động có quạt hút còn được sử dụng để tạo lưu lượng không khí ổn định quanh cảm biến.

Những lưu ý khi lắp đặt

Không nên đặt cảm biến gần mái tôn, tường bê tông hoặc các nguồn phát nhiệt như điều hòa, quạt thông gió hay ống xả. Đồng thời, cần vệ sinh định kỳ chụp chắn bức xạ để tránh bụi bẩn và côn trùng làm ảnh hưởng đến quá trình lưu thông không khí.

2.3. Cảm biến lượng mưa

Lượng mưa là thông số đặc biệt quan trọng trong khí tượng và thủy văn. Dữ liệu này được sử dụng để theo dõi diễn biến thời tiết, dự báo lũ, quản lý hồ chứa, đánh giá hạn hán cũng như phục vụ quy hoạch tài nguyên nước.

Trong các hệ thống quan trắc hiện đại, dữ liệu lượng mưa được truyền liên tục theo thời gian thực, giúp các cơ quan quản lý nhanh chóng phát hiện những đợt mưa lớn bất thường và đưa ra cảnh báo sớm nhằm giảm thiểu rủi ro do ngập lụt hoặc sạt lở đất.

Các công nghệ đo lượng mưa

Hiện nay, cảm biến gầu lật (tipping bucket rain gauge) vẫn là loại phổ biến nhất nhờ cấu tạo đơn giản, độ ổn định cao và chi phí hợp lý. Nước mưa được thu qua phễu, chảy vào gầu lật và tạo ra các xung điện để bộ ghi dữ liệu tính toán tổng lượng mưa.

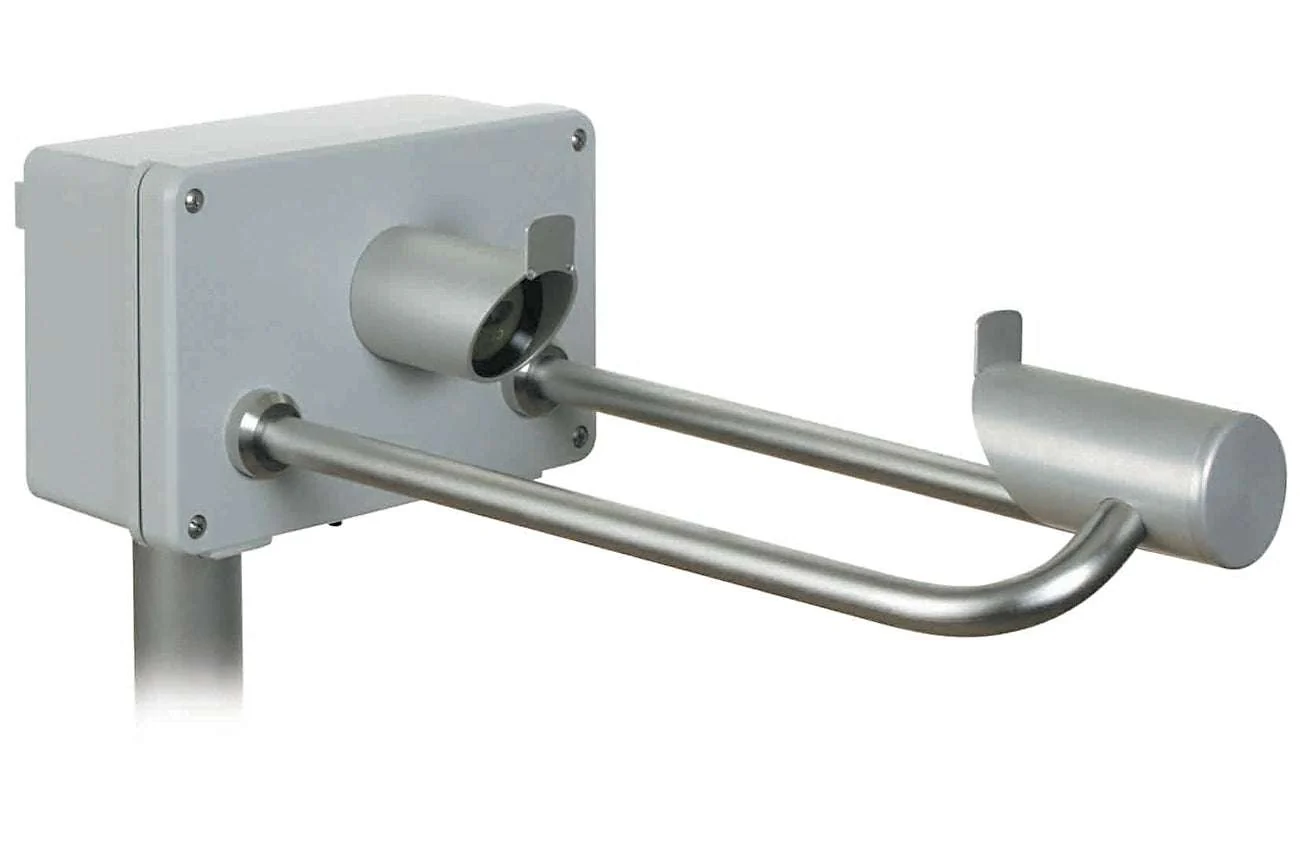

Đối với những ứng dụng yêu cầu độ chính xác cao hoặc cần phân biệt các dạng giáng thủy, cảm biến quang học và cảm biến laser đang ngày càng được sử dụng nhiều hơn. Các thiết bị này không có bộ phận cơ khí chuyển động, phản hồi nhanh và có thể nhận biết mưa, mưa đá hoặc tuyết trong một số ứng dụng chuyên biệt.

Những lưu ý khi lắp đặt

Cảm biến lượng mưa cần được lắp đặt tại vị trí thông thoáng, không bị cây cối hoặc công trình che khuất. Miệng thu nước phải được cân bằng tuyệt đối để đảm bảo sai số nhỏ nhất. Bên cạnh đó, cần thường xuyên vệ sinh phễu thu nhằm loại bỏ lá cây, bụi bẩn và côn trùng gây tắc nghẽn.

2.4. Cảm biến áp suất khí quyển

Áp suất khí quyển là áp lực của khối không khí tác động lên bề mặt trái đất. Mặc dù ít được chú ý hơn so với nhiệt độ hay lượng mưa, đây lại là một trong những thông số quan trọng nhất trong khí tượng vì có thể phản ánh sự hình thành và di chuyển của các hệ thống thời tiết.

Sự thay đổi của áp suất thường là dấu hiệu sớm của các hiện tượng như áp thấp nhiệt đới, bão, không khí lạnh hoặc các đợt thời tiết cực đoan. Chính vì vậy, cảm biến áp suất gần như luôn được tích hợp trong các trạm khí tượng tự động hiện đại.

Nguyên lý hoạt động

Các cảm biến áp suất hiện nay chủ yếu sử dụng công nghệ MEMS (micro-electro-mechanical systems). Bên trong thiết bị là một màng silicon siêu mỏng có khả năng biến dạng rất nhỏ khi áp suất không khí thay đổi. Sự biến dạng này sẽ được chuyển đổi thành tín hiệu điện và xử lý thành giá trị áp suất với các đơn vị như pa, hpa hoặc mbar.

Nhờ ứng dụng công nghệ MEMS, cảm biến có kích thước nhỏ gọn, tiêu thụ điện năng thấp nhưng vẫn duy trì độ chính xác và độ ổn định cao trong thời gian dài.

Ứng dụng thực tế

Ngoài dự báo thời tiết, dữ liệu áp suất còn được sử dụng trong nhiều lĩnh vực khác như:

• Theo dõi diễn biến áp thấp và áp cao.
• Hỗ trợ cảnh báo mưa lớn, giông hoặc bão.
• Hiệu chỉnh một số phép đo khí tượng khác.
• Tính toán độ cao trong hàng không.
• Nghiên cứu biến đổi khí hậu và mô hình khí tượng.

Lưu ý khi lắp đặt

Khác với cảm biến gió hoặc lượng mưa, cảm biến áp suất không cần tiếp xúc trực tiếp với môi trường. Tuy nhiên, thiết bị cần được lắp trong khoang bảo vệ thông thoáng, tránh nước, bụi hoặc côn trùng xâm nhập vào cổng thông áp. Đồng thời, việc hiệu chuẩn định kỳ theo khuyến cáo của nhà sản xuất sẽ giúp duy trì độ chính xác trong suốt quá trình vận hành.

2.5. Cảm biến bức xạ mặt trời

Bức xạ mặt trời là nguồn năng lượng chi phối hầu hết các quá trình khí tượng trên trái đất. Việc đo chính xác cường độ bức xạ không chỉ phục vụ nghiên cứu khí hậu mà còn đóng vai trò quan trọng trong vận hành các nhà máy điện mặt trời và đánh giá hiệu suất của hệ thống pin quang điện.

Cùng với sự phát triển mạnh của năng lượng tái tạo tại việt nam, cảm biến bức xạ ngày càng được tích hợp trong các trạm khí tượng phục vụ điện mặt trời, điện gió, khu công nghiệp và các trung tâm nghiên cứu.

Những thông số có thể đo

Tùy từng ứng dụng, cảm biến bức xạ có thể đo:

• Bức xạ toàn phần (global horizontal irradiance – GHI).
• Bức xạ trực tiếp (direct normal irradiance – DNI).
• Bức xạ khuếch tán (diffuse horizontal irradiance – DHI).
• Thời gian nắng (sunshine duration).

Những dữ liệu này là cơ sở để đánh giá tiềm năng năng lượng mặt trời, tính toán sản lượng điện và xây dựng các mô hình dự báo hiệu quả vận hành.

Những lưu ý khi lắp đặt

Để đảm bảo độ chính xác, cảm biến cần được đặt tại vị trí không bị che bóng trong suốt cả ngày. Bề mặt kính phải luôn sạch sẽ, được cân bằng theo phương ngang và tránh lắp gần các vật thể có khả năng phản xạ ánh sáng hoặc tạo bóng che.

Việc kiểm tra, vệ sinh và hiệu chuẩn định kỳ sẽ giúp duy trì độ tin cậy của dữ liệu trong thời gian dài.

3. Bảng tổng hợp các cảm biến cơ bản trong trạm khí tượng tự động

4. Tiêu chí lựa chọn cảm biến cho trạm khí tượng tự động

Không phải dự án nào cũng cần cấu hình giống nhau. Việc lựa chọn cảm biến cần dựa trên mục tiêu quan trắc, yêu cầu kỹ thuật và điều kiện môi trường thực tế. Một số tiêu chí quan trọng bao gồm:

• Độ chính xác: Sai số của cảm biến cần đáp ứng yêu cầu của dự án hoặc các tiêu chuẩn chuyên ngành. Đối với các hệ thống phục vụ nghiên cứu hoặc cảnh báo thiên tai, đây là yếu tố được ưu tiên hàng đầu.
• Độ bền ngoài trời: Cảm biến thường phải làm việc liên tục trong điều kiện mưa, nắng, gió mạnh và độ ẩm cao. Vì vậy, nên lựa chọn các thiết bị có cấp bảo vệ IP65, IP66 hoặc IP67 để đảm bảo tuổi thọ lâu dài.
• Khả năng hiệu chuẩn: Thiết bị cần được hỗ trợ hiệu chuẩn định kỳ nhằm duy trì độ chính xác trong suốt vòng đời sử dụng. Việc lựa chọn các thương hiệu có dịch vụ hiệu chuẩn và bảo hành rõ ràng cũng giúp giảm chi phí vận hành về lâu dài.
• Khả năng tích hợp: Các cảm biến nên hỗ trợ các giao thức truyền thông phổ biến như RS485, modbus RTU, SDI-12 hoặc SDI-12 để dễ dàng kết nối với data logger và phần mềm quản lý.
• Điều kiện môi trường: Mỗi khu vực sẽ có đặc điểm khí hậu khác nhau. Những nơi ven biển cần ưu tiên cảm biến chống ăn mòn do hơi muối, trong khi các khu vực có bão hoặc gió mạnh cần lựa chọn thiết bị có kết cấu cơ khí chắc chắn và khả năng chịu tải tốt.

5. Những sai lầm thường gặp khi lắp đặt cảm biến khí tượng

Ngay cả khi sử dụng cảm biến chất lượng cao, dữ liệu vẫn có thể sai lệch nếu quá trình lắp đặt không tuân thủ đúng kỹ thuật.

5.1. Một số lỗi phổ biến gồm:

• Lắp cảm biến gió quá gần nhà hoặc cây xanh khiến dòng khí bị nhiễu.
• Đặt cảm biến nhiệt độ dưới ánh nắng trực tiếp mà không sử dụng chụp chắn bức xạ.
• Lắp cảm biến lượng mưa dưới tán cây hoặc mái che.
• Không vệ sinh cảm biến định kỳ khiến bụi bẩn hoặc côn trùng làm ảnh hưởng đến kết quả đo.
• Không hiệu chuẩn định kỳ theo khuyến cáo của nhà sản xuất.
• Thiếu hệ thống chống sét và tiếp địa cho trạm quan trắc.

Việc tuân thủ đúng hướng dẫn lắp đặt và quy trình bảo trì không chỉ giúp dữ liệu chính xác hơn mà còn kéo dài tuổi thọ của toàn bộ hệ thống.

5.2. Tiêu chuẩn lắp đặt và hiệu chuẩn cảm biến

Để đảm bảo dữ liệu có tính đồng nhất và độ tin cậy cao, việc lắp đặt các cảm biến trong trạm khí tượng tự động nên tuân thủ các hướng dẫn kỹ thuật của tổ chức khí tượng thế giới (world meteorological organization – WMO) hoặc các tiêu chuẩn chuyên ngành được áp dụng cho từng dự án.

Bên cạnh vị trí lắp đặt, công tác hiệu chuẩn định kỳ cũng đóng vai trò quan trọng nhằm phát hiện sớm các sai lệch do quá trình lão hóa linh kiện hoặc tác động của môi trường. Việc xây dựng kế hoạch kiểm tra, vệ sinh và hiệu chuẩn theo khuyến cáo của nhà sản xuất sẽ giúp duy trì chất lượng dữ liệu trong suốt vòng đời vận hành của hệ thống.

Kết luận

Mỗi cảm biến trong trạm khí tượng tự động đều đảm nhận một chức năng riêng và cùng phối hợp để tạo nên bức tranh toàn diện về điều kiện khí tượng tại khu vực quan trắc. Từ tốc độ gió, nhiệt độ, độ ẩm, lượng mưa đến áp suất khí quyển và bức xạ mặt trời, tất cả đều góp phần cung cấp dữ liệu chính xác phục vụ dự báo thời tiết, quản lý tài nguyên, cảnh báo thiên tai và tối ưu hoạt động sản xuất trong nhiều lĩnh vực.

Để hệ thống AWS vận hành ổn định và mang lại dữ liệu có độ tin cậy cao, việc lựa chọn cảm biến phù hợp, lắp đặt đúng tiêu chuẩn và thực hiện hiệu chuẩn định kỳ là những yếu tố không thể bỏ qua.

Nếu doanh nghiệp đang có nhu cầu xây dựng hoặc nâng cấp trạm khí tượng tự động, AQUACO sẵn sàng tư vấn lựa chọn cảm biến, thiết kế hệ thống và triển khai giải pháp phù hợp với từng mục tiêu quan trắc. Với kinh nghiệm trong lĩnh vực quan trắc môi trường và đội ngũ kỹ sư chuyên môn, AQUACO cam kết mang đến các giải pháp đồng bộ, giúp hệ thống vận hành ổn định, dữ liệu chính xác và đáp ứng hiệu quả yêu cầu quản lý trong thực tế.
